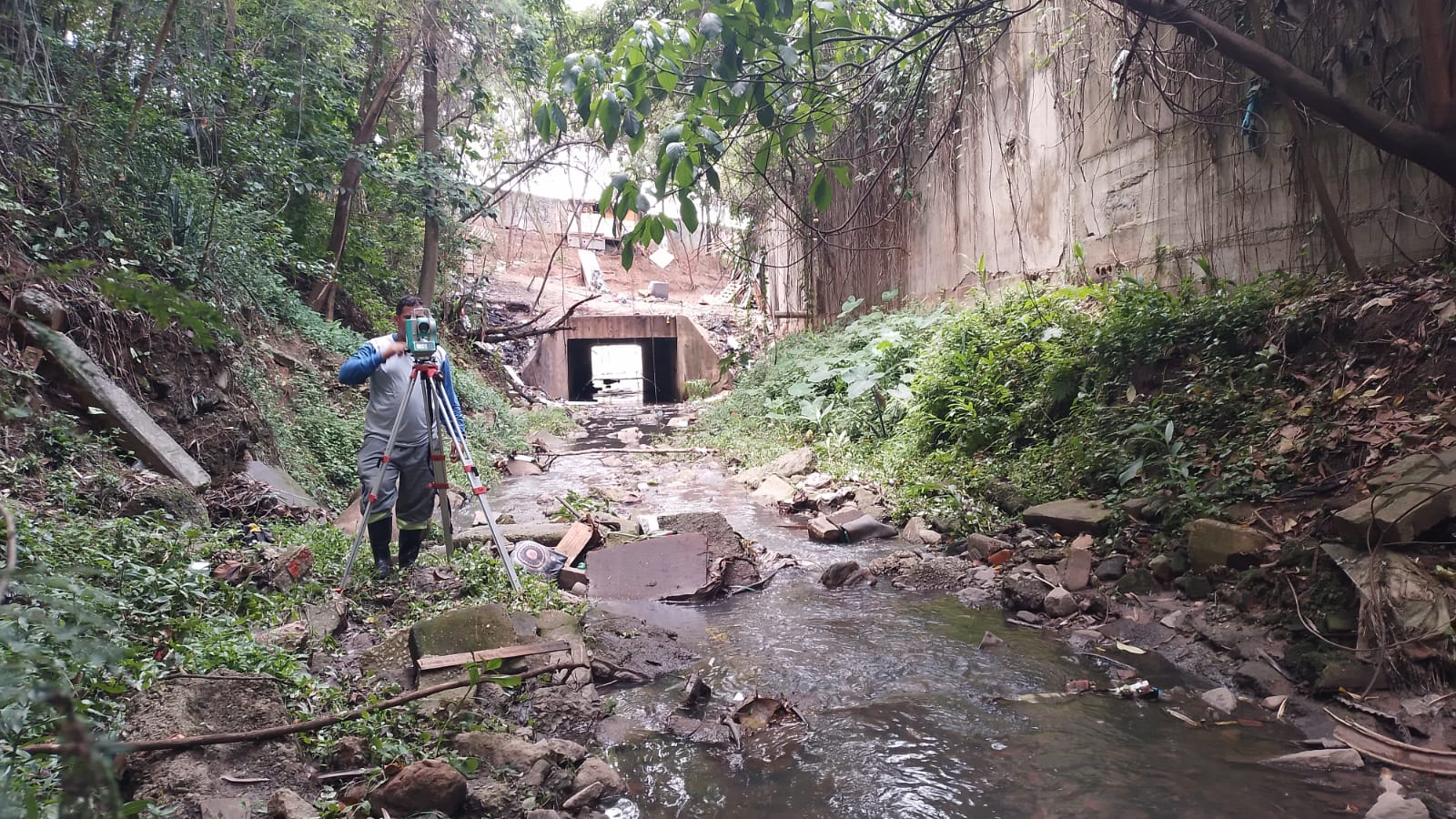

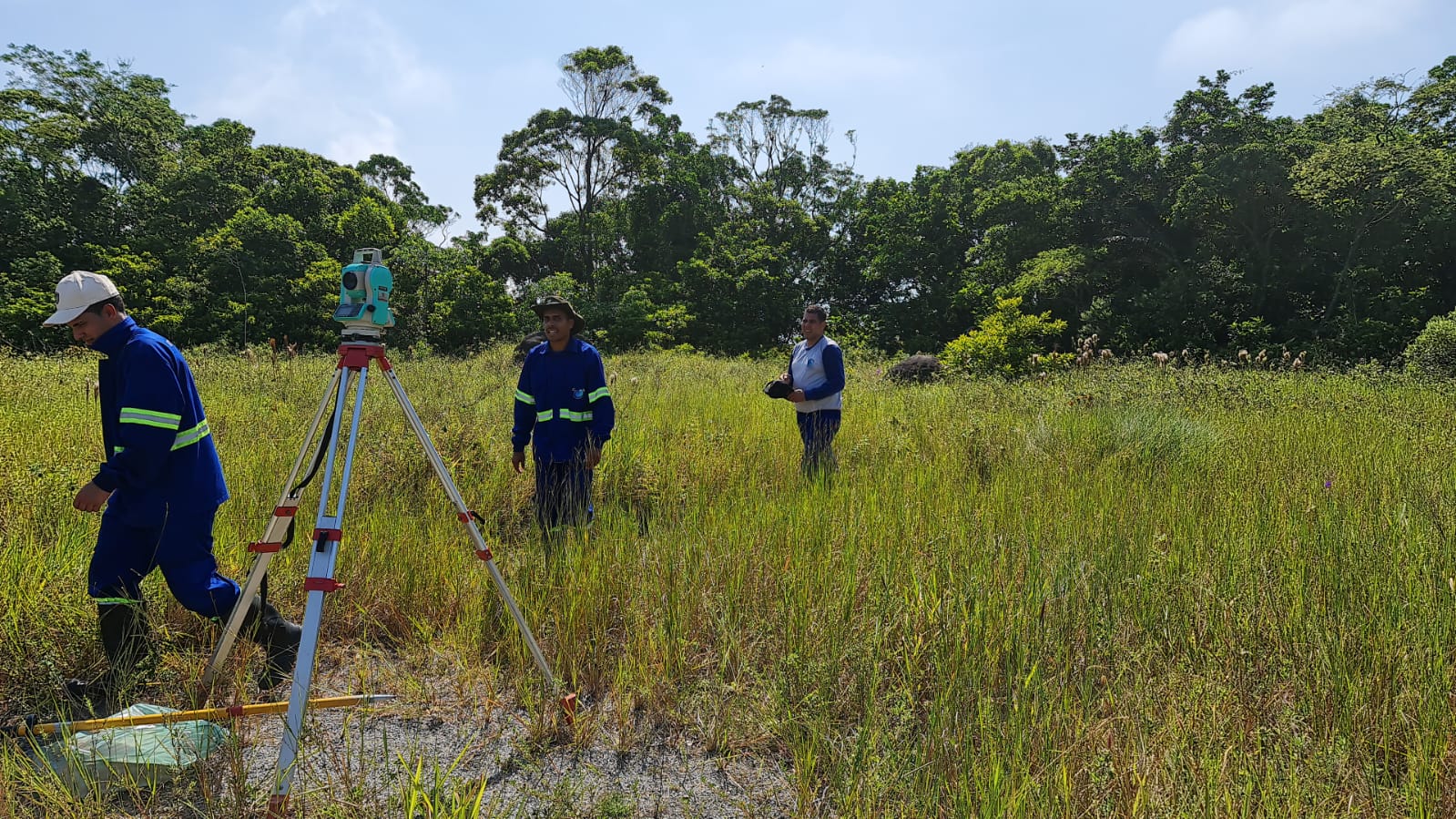

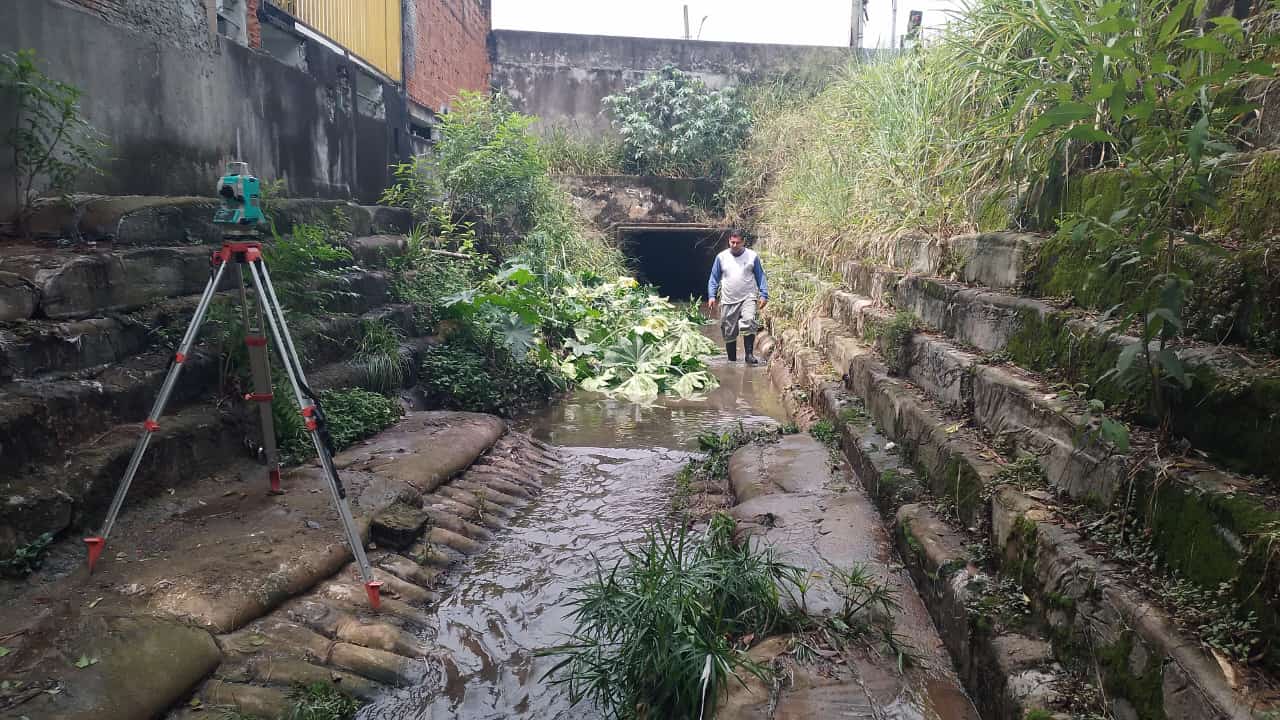

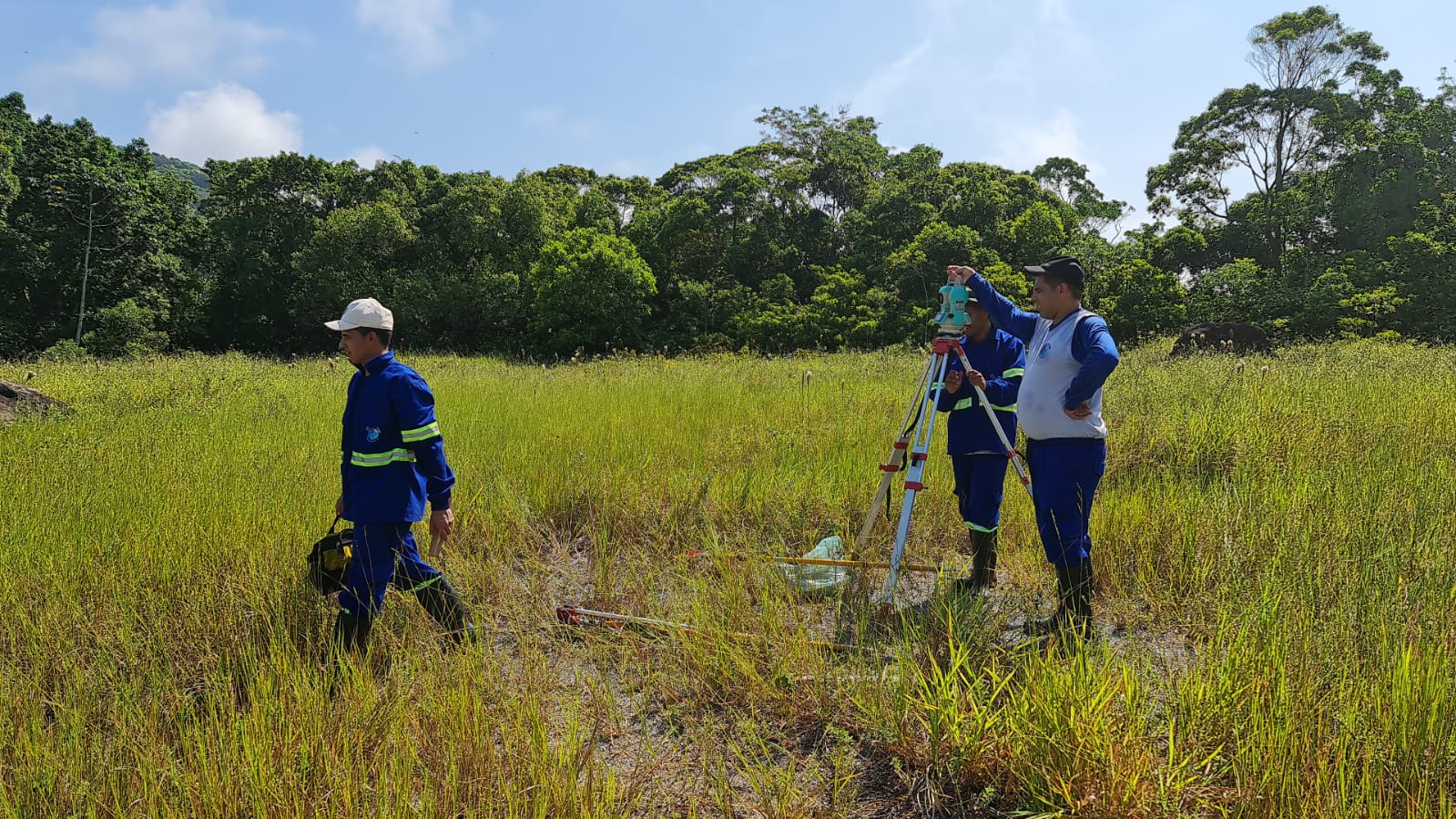

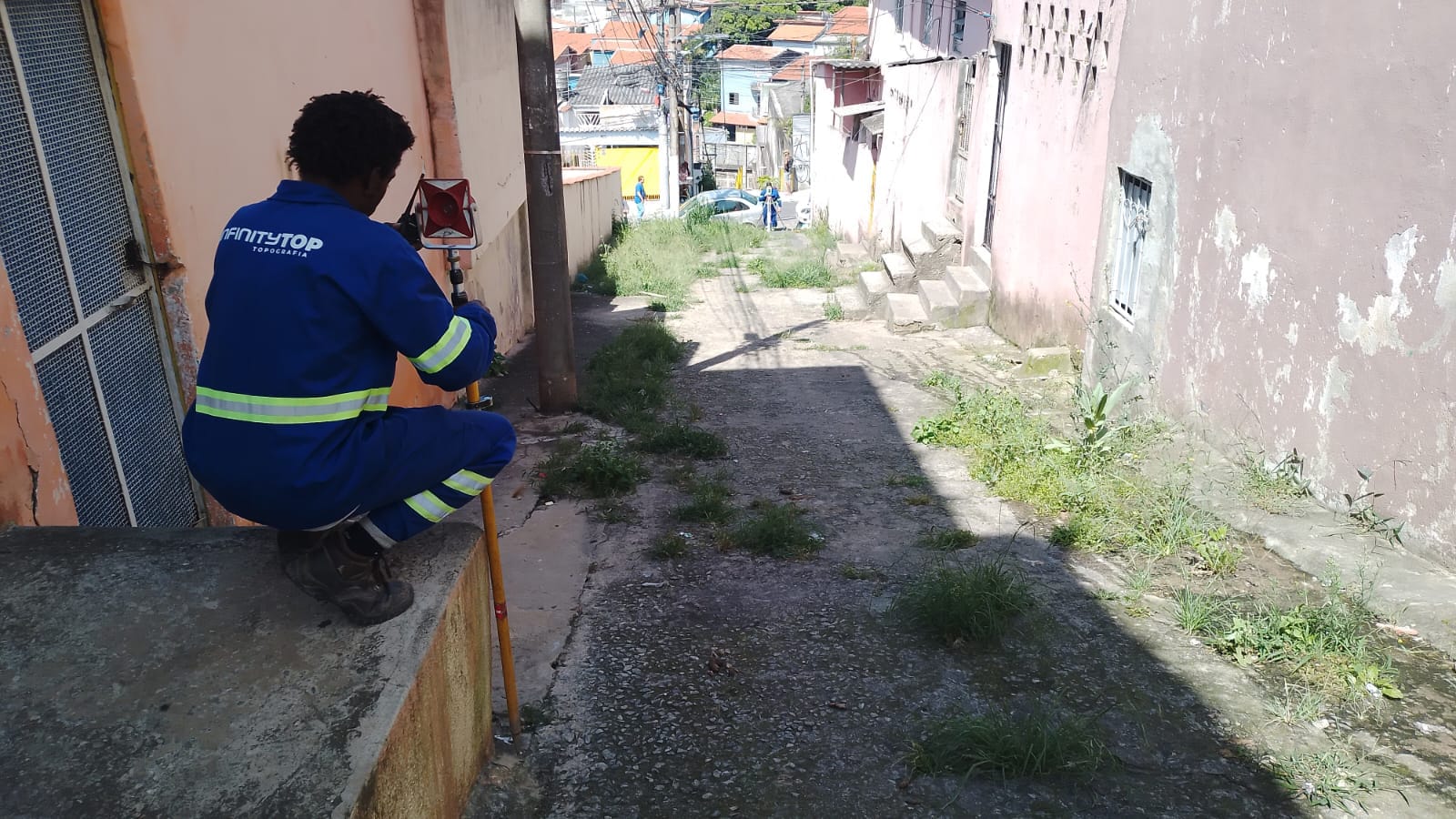

O levantamento planialtimétrico cadastral, também chamado levantamento topográfico ou somente topografia, é executado com estação total constando de uma poligonal fechada. As medidas angulares para levantamento da poligonal são feitas por intermédio de azimutes, a partir do norte magnético, que é obtido no primeiro vértice. São levantados todos os detalhes de interesse, tais como: Alinhamentos, Divisas, Cercas, Obras de Arte, Árvores, Barrancos, Bueiros, Guias, Sarjetas, Pista, Acessos, Ruas, Cadastro de Galerias de Águas Pluviais etc. As plantas de levantamento são desenhadas através de processamento dos dados coletados em campo, através de software específico.

O levantamento planialtimétrico ou topografia define e dimensiona no plano horizontal a projeção de todos os detalhes que compõem o conjunto da área e do perímetro geral que a define e circunscreve. Além da poligonal principal, são lançadas, quando necessário, tantas poligonais quantas sejam suficientes para cadastramento e levantamento de todos os detalhes que ofereçam interesse, tais como: taludes, saias de aterro com variações bruscas ou significativas de cotas em pontos próximos, cursos d’água, áreas com vegetação arbustiva, vias públicas ou particulares circundantes.

São assinaladas ainda, faixas carroçáveis e de passeio, com indicação da existência e tipo de pavimentação, poços de visita, bocas de lobo, muros de divisa e de arrimo, lotes existentes e respectivas numerações, linhas de energia elétrica, posteamento, linhas divisórias que não estejam fisicamente definidas, cercas e marcos de alinhamento. Árvores com tronco de diâmetro superior a 5cm, medido a uma altura de 1.30m do chão (DAP), deverão ser locadas precisamente.

A representação das curvas de nível é definida destacando-se com traço de maior espessura aquelas de 5 em 5m, a partir da RN 100,00. Recomenda-se a utilização de “layers” diferentes para essas curvas. A representação das linhas de coordenadas, por sua vez, recomenda-se ser feita a cada 10m, a partir da estação 0 (zero).
