Um sistema de galerias de águas pluviais, conhecido também como micro drenagem é uma infraestrutura urbana projetada para coletar e conduzir as águas da chuva que escoam pelas ruas, calçadas, telhados e outras superfícies impermeáveis. Essas águas, se não adequadamente direcionadas, podem causar inundações, erosões e outros problemas urbanos.

As galerias pluviais são, basicamente, uma rede de tubulações subterrâneas que captam a água da chuva através de bocas de lobo e bueiros. Essa água é então conduzida para um ponto de descarga, como um rio, lago ou bacia de detenção.

Componentes de um sistema de galerias pluviais:

• Bocas de lobo: Estrutura de ferro fundido ou concreto localizada nas ruas e calçadas, responsável por coletar a água da chuva;

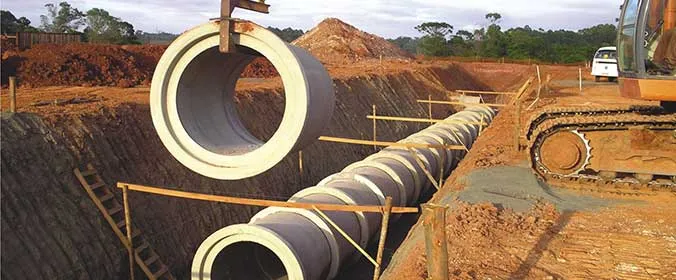

• Galerias: Tubulações subterrâneas que conduzem a água da chuva até o ponto de descarga.

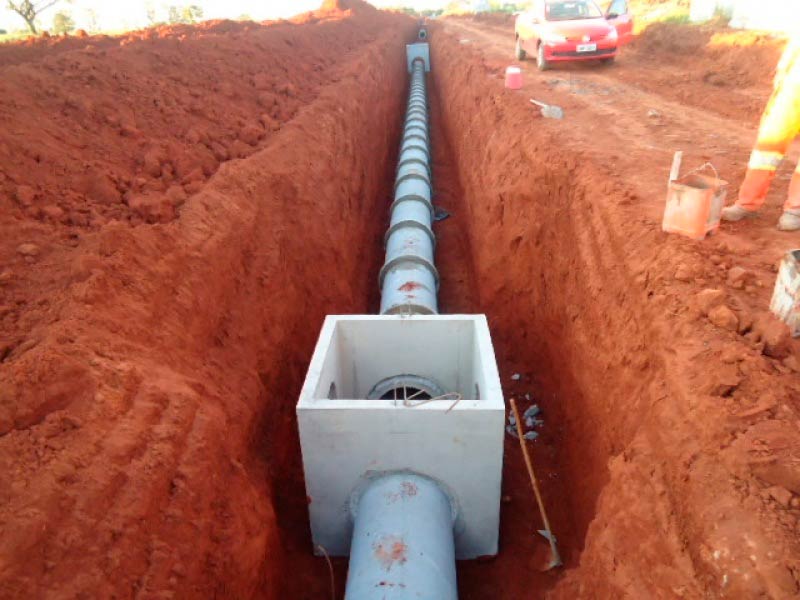

• Caixas de passagem: Estruturas construídas ao longo das galerias para permitir a inspeção, limpeza e manutenção do sistema.

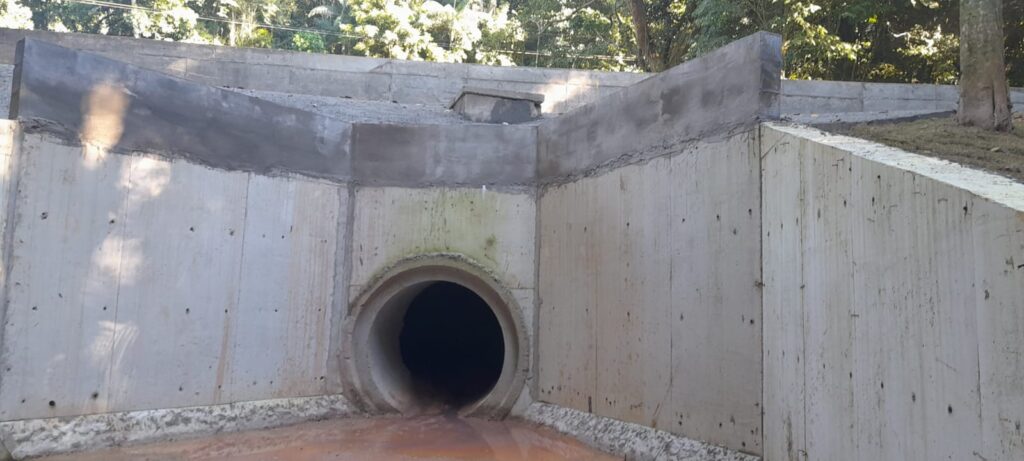

• Dispositivos de descarga: Estruturas localizadas no final da rede de drenagem, responsáveis por lançar a água em um corpo d’água receptor.

Importância de um sistema de galerias pluviais eficiente:

• Prevenção de inundações: Evita alagamentos em áreas urbanas, protegendo pessoas e bens.
• Proteção da infraestrutura urbana: Reduz danos a ruas, pontes e outros elementos da infraestrutura.
• Melhora da qualidade da água: Evita a contaminação de cursos d’água com resíduos urbanos.
• Aumento da qualidade de vida: Proporciona um ambiente urbano mais seguro e agradável.

O projeto de Sistema de Galeria de Água Pluviais consiste basicamente pelo estudo hidrológico e o dimensionamento hidráulico.

Estudo Hidrológico:

• Delimitação da Bacia Hidrográfica:

Objetivo: Definir a área de influência do sistema de drenagem, considerando a topografia e os pontos de escoamento.

Metodologia: Análise de mapas topográficos, imagens de satélite e levantamentos de campo.

Resultado: Criação de um mapa delimitando a bacia hidrográfica, identificando divisores de água e pontos de concentração.

• Análise Pluviométrica:

Coleta de dados: Obtenção de dados pluviométricos de estações meteorológicas próximas ao local da obra.

Determinação da chuva de projeto: Definição da intensidade, duração e frequência da chuva a ser considerada no projeto, com base em normas técnicas e critérios de segurança.

Construção de hietogramas: Representação gráfica da intensidade da chuva em função do tempo.

• Cálculo da Vazão:

Método racional: Método simplificado para estimar a vazão máxima a ser escoada pelo sistema, considerando a área da bacia, o coeficiente de runoff e a intensidade da chuva.

Métodos mais complexos: Para projetos de maior porte, podem ser utilizados métodos como o método do hidrograma unitário ou modelos hidrológicos distribuídos.

Dimensionamento Hidráulico

• Dimensionamento das Tubulações:

Diâmetro: Definido com base na vazão máxima, velocidade da água e perda de carga admissível.

Material: Escolha do material da tubulação (PVC, concreto, etc.) considerando a agressividade do solo e as condições de carga.

Inclinação: Determinação da inclinação mínima para garantir o escoamento da água por gravidade.
